Active 2D

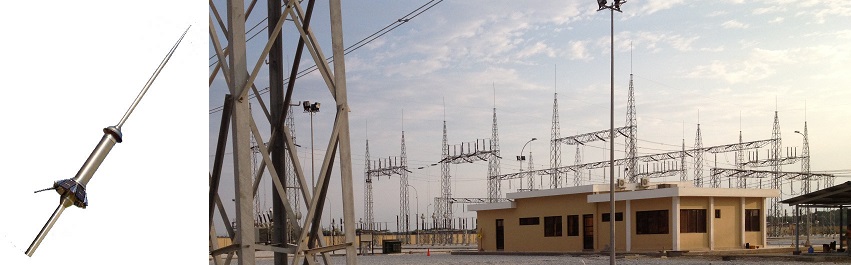

El PDC Active 2D tiene dos dispositivos, un primer dispositivo denominado “dispositivo de impulsión” almacena la energía electroestática presente en la atmósfera cuando se acerca una nube tormentosa y permite la cebadura de la descarga ascendente al momento oportuno. Un segundo dispositivo denominado “dispositivo de potencia” permite recoger y almanecer la energía eolia y/o solar en condensadores de potencia. El pararrayos Saint Elme Active 2D está así pre cargado de una energía importante que le permite mantener la propagación de un trazador ascendente. Cuando se acerca el rayo, un captador integrado mide el valor del campo eléctrico ambiente e inicia el dispositivo de impulsión como la mayor parte de los pararrayos con dispositivo de cebado tradicional. Este provoca una inversión de polaridad de la cabeza arrastrando una amplificación brusca del campo eléctrico sobre su punta. La innovación viene del uso de un segundo captador integrado que mide la intensidad de la corriente de la descarga eléctrica que se forma en la punta del pararrayos. A la entrada del trazador descendente en la zona de protección del pararrayos, la intensidad de la corriente medida aumenta mucho. Desde el momento cuando la corriente se vuelve superior a un nivel determinado, los condensadores de potencia se descargan y liberan la energía necesaria a la propagación del trazador. En este último dispositivo, la cabeza del pararrayos desempeña el papel de organo de captura. Entonces, está aislada electricamente de la tierra.
